MBI140の特徴



アウトトリガーの張り出しが不要
高いパフォーマンスを発揮
延長床・エアー式昇降台等の設置が可能
安全対策

MBI140の寸法等



作業範囲図・点検時寸法図
1号機・2号機寸法図
MBI70 寸法図
設置風景
作業性能

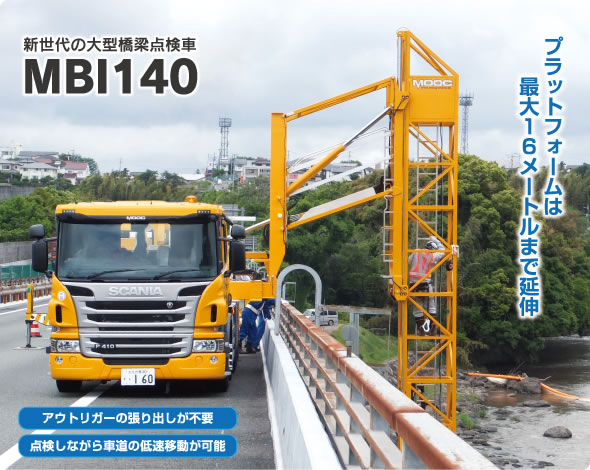

大型橋梁点検車 MBI140

昭和48年 山陽新幹線箱工区

@ アウトトリガーの張り出しが不要


  • アウトトリガーの張り出しが不要で車幅からのはみ出しがなく、一般車両の通行の支障が軽減できます。

  • 設置は現場状況にもよりますが5〜10分程度が目安です。
MBI140の特徴

昭和49年 九州自動車道鳥栖IC照明塔設置工事

A 高いパフォーマンスを発揮


  • プラットフォーム幅が1.4mあるため複数人での同時作業、またプラットフォーム内での移動がスムーズに行えます。

  • また、点検しながら車体の低速移動が可能となっています。(勾配6%未満時)
MBI140の特徴

昭和49年 御笠川終末処理場建設工事

B 延長床・エアー式昇降台等の設置が可能


  • プラットフォームの先端に2mの延長床が設置可能で約16mまでの作業範囲の確保が可能です。

  • プラットフォームの一部に高さ3m対応のエアー式昇降台の設置が可能で、桁高の高い橋梁の床版点検が可能です。
MBI140の特徴

昭和55年 西鉄線名島工区上部工架設工事

C 安全対策


  • 過負荷(人員・重量等)になると、自動的に動作を停止します。

  • 正常負荷に戻すと引き続き点検可能になります。
MBI140の特徴



昭和56年 宇部興産伊佐セメントキルン取替工事

作業範囲図・点検時寸法図


作業範囲図
昭和56年 宇部興産伊佐セメントキルン取替工事

点検時寸法図
点検時寸法図


1号機・2号機 寸法図


1号機[幅広い歩道を超えるとき]
1号機(幅広い歩道を超えるとき)

2号機[高い防音壁を超えるとき]
2号機(高い防音壁を超えるとき)

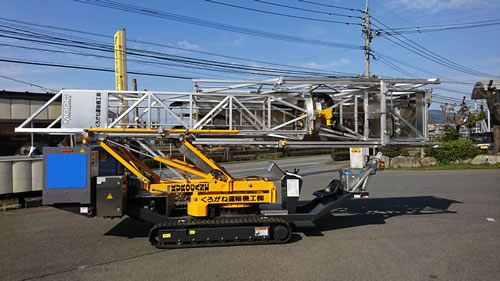

MBI70 寸法図 (ゴムキャタピラータイプ)


MBI-70

[幅広い歩道を超えるとき]
(幅広い歩道を超えるとき)

[高い防音壁を超えるとき]
2号機(高い防音壁を超えるとき)

[低い防音壁を超えるとき]
(低い防音壁を超えるとき)

[走行時寸法図]
2号機(高い防音壁を超えるとき)

平成元年 瀬戸大橋上部架設工事

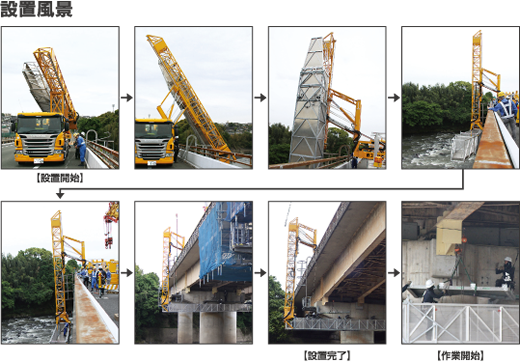

設置風景


MBI140の設置風景

平成6年 横浜国際総合競技場建設工事

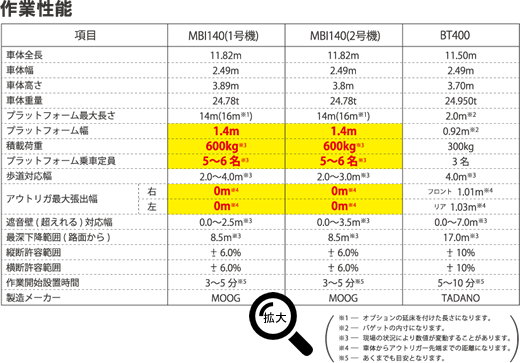

作業性能



MBI140の作業性能
